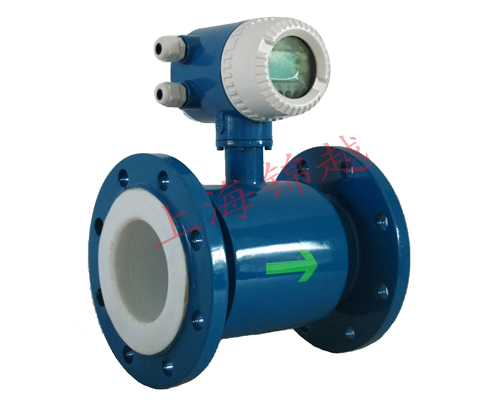

LDY-S系列 一体型电磁流量计
一 概述
LDG-S系列电磁流量计口径从6mm到1200mm。主要用于化工，钢铁，煤炭，给排水，造纸，食品，纺织印染等工业领域。测量酸，碱，盐等强腐蚀性及液固两相流体的体积流量，可与显示，记录仪表积算器或调节器配套，对流量进行检测，积算，调节和控制，并可实现信号的远距离传送。仪表的安装形式有一体式和分体式。
LDY-S系列一体式电磁流量计由LDG-S型电磁流量传感器和转换器配套组成一组，口径从6mm至1200mm，其结构紧凑，安装方便，测量精度高，抗干扰性好。
LDG-/K型高压电磁流量计专门用于石油勘查，地质或油田系统测量高压条件下泥浆高压注水等介质的流量。
LDQ潜水型电磁流量计是******环保局推荐使用的污水排放用明渠流量仪表。
我公司本着“关注客户，开阔进取”的质量方针。选用优秀的人才贯彻ISO9000标准采用，xj****技术，配备精良设备，提高和改进产品质量和完善的售后服务，把我们优秀的产品和服务奉献给广大客户，满足顾客的要求。
二 工作原理
传感器是根据法拉第电磁感应原理工作的，如图一所示。在测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，当导电液体沿测量管在交变磁场中磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由测量管上两个检测电机检出，数值大小如下所示：
E=KBVD
式中： E—感应电势； D—测量管内径；
B—磁感应轻度； V—平均流速；
K—与磁场分布及轴向长度有关系的系数；
三、性能简介
口径：DN6-1200
电机材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等
内衬材料：聚四氟乙烯 氯丁橡胶 聚氨酯橡胶
介质：导电性液体（含固液二相）
介质导电率：＞20μ s/cm
配套准确度等级：1.0 1.5
流速范围：0.3m/s~12m/s
工作温度：-25℃~120℃（≤80℃橡胶衬里）///（ ≤45℃聚氨酯衬里）
工作压力：4.0Mpa~0.6 Mpa（按口径分）
工作电流：≤0.25A
防护等级：标准型IP65（防喷水）/// 特殊型IP67（防浸水）
输出型号：0~10mA DC或4~20mA DC /// 频率（脉冲）上限1-5000Hz（上线5000cp/s）
显示：瞬时流量累积流量（正反向积算量及计算差流速，百分比，电导比，报警指示，故障整段
通讯接口：*RS485,RS232C
适用电源：220V 50Hz /// *24V DC
应用：酸碱等腐蚀液；矿浆，泥浆，纸浆等两相液；
连接法兰：机标JB/T81-94(口径250-1200) // 国标GB9119-88（口径10-200）或按用户需要
产品标准：QYXYS 13-2002
安装形式：一体式
安装示意图：
|
型号 |
A |
B |
∮D1 |
∮D2 |
∮d |
n-∮ |
重量（kg） |
||
|
聚四氟乙烯 |
氯丁橡胶 |
聚氨酯橡胶 |
|||||||
|
LDY-6S |
118 |
/ |
/ |
335 |
90 |
60 |
10 |
4-∮14 |
6 |
|
LDY-10S |
118 |
/ |
/ |
335 |
90 |
60 |
10 |
4-∮14 |
6 |
|
LDY-15S |
195 |
/ |
/ |
335 |
95 |
65 |
15 |
4-∮14 |
6 |
|
LDY-20S |
195 |
/ |
/ |
335 |
105 |
75 |
20 |
4-∮14 |
6 |
|
LDY-25S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-32S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-40S |
195 |
/ |
/ |
345 |
150 |
110 |
40 |
4-∮18 |
10 |
|
LDY-50S |
195 |
200 |
195 |
355 |
165 |
125 |
50 |
4-∮18 |
12 |
|
LDY-65S |
195 |
200 |
195 |
390 |
185 |
145 |
65 |
4–∮18 |
17 |
|
LDY-80S |
195 |
200 |
195 |
390 |
200 |
160 |
80 |
8-∮18 |
17 |
|
LDY-100S |
255 |
250 |
255 |
410 |
220 |
180 |
100 |
8-∮18 |
22 |
|
LDY-125S |
306 |
250 |
255 |
410 |
250 |
210 |
125 |
8-∮15 |
24 |
|
LDY-150S |
357 |
300 |
308 |
469 |
285 |
240 |
150 |
8-∮22 |
35 |
|
LDY-200S |
465 |
350 |
358 |
527 |
340 |
295 |
200 |
8-∮22 |
45 |
|
LDY-250S |
515 |
462 |
/ |
597 |
395 |
350 |
250 |
12-∮23 |
84 |
|
LDY-300S |
565 |
512 |
/ |
691 |
445 |
400 |
300 |
12-∮23 |
102 |
|
LDY-350S |
615 |
562 |
/ |
717 |
505 |
460 |
350 |
16-∮23 |
123 |
|
LDY-400S |
735 |
612 |
/ |
757 |
565 |
515 |
400 |
16-∮26 |
147 |
|
LDY-500S |
830 |
732 |
/ |
865 |
670 |
620 |
500 |
20-∮26 |
209 |
|
LDY-600S |
925 |
824 |
/ |
930 |
780 |
725 |
600 |
20-∮30 |
252 |
|
LDY-700S |
1075 |
922 |
/ |
1075 |
895 |
840 |
700 |
24-∮30 |
352 |
|
LDY-800S |
1120 |
1072 |
/ |
1190 |
1015 |
950 |
800 |
24-∮30 |
462 |
|
LDY-900S |
/ |
1112 |
/ |
1283 |
1115 |
1050 |
900 |
28-∮35 |
552 |
|
LDY-1000S |
/ |
1212 |
/ |
1290 |
1230 |
1160 |
100 |
28-∮35 |
682 |
五 电磁流量计口径的选择
5.1选择传感器的口径与连接的工艺管道口径相同
传感器通常选用与工艺管道相同的口径，这样安装方便。但它的前提是管内流体的流速应在常用范围内。一般工业用电磁流量计的满量程流速范围为1~4m/s。可按不同的测量对象选择。
列如：对于带有颗粒的易造成磨损的流体，常用流速≤3m/s；对于易粘附管壁的流体，常用流速≥2m/s。流量，流速与口径三者关系。
5.2选择传感器的口径与连接的工艺管道口径不相同
这种选择适用以下几种情况：
A、管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分提高流速，选择传感器口径小于工艺管道口径，在传感器的前后加接异径管。
B、从价格上考虑，对于大口径的电磁流量计，口径越大，价格越高。对管道内流速偏低，工艺参数较稳定的情况，可选用口径娇小的传感器。这不仅可使仪表运行在较好的工作状态下，还可降低仪表的投资费用。
5.3加装异径管应注意的问题
A、异径管锥角的选择
为了在安装异径管后不过多影响流速场的分布，不影响电磁流量计的精度，要求异径管的中心 a不大于15°，越小越好。这样可把异径管视为直管段的一部分。
B、加装异径管会产生压力损失，总的压力损失有三部分组成
|
D1/d2
|
1.2
|
1.3
|
1.4
|
1.5
|
1.6
|
1.7
|
1.8
|
1.9
|
0.2
|
|
ξ1
|
0.018
|
0.023
|
0.0255
|
0.028
|
0.03
|
0.0308
|
0.0315
|
0.0323
|
0.0332
|
|
ξ3
|
0.01
|
0.02
|
0.07
|
0.15
|
0.26
|
0.43
|
0.64
|
0.9
|
1.25
|
|
口径（mm）
|
***大流量（m³/h）
|
||||||||||
|
10
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1
|
1.2
|
1.6
|
2
|
25
|
|
|
15
|
0.6
|
0.8
|
1
|
1.2
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
|
20
|
1.2
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
25
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
|
40
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
25
|
30
|
40
|
|
50
|
6
|
8
|
10
|
12
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
|
65
|
12
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
|
80
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
|
100
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
|
125
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
|
150
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
500
|
|
200
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
|
250
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
|
300
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
|
350
|
300
|
400
|
500
|
6300
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
|
400
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
|
700
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
|
800
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
|
900
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
20000
|
|
1000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
20000
|
25000
|
|
|
|
||||||||||
六 电极材料的选择
根据被测介质的腐蚀性，由用户负责选定。对一般介质，可查有关防腐手册，选定电极材料。对混酸等成分复杂的介质，应做挂片试验。
◇电极材料的耐腐蚀性能（仅供参考）
|
材料
|
耐 腐 蚀 性 能
|
|
耐酸钢
1Cr18Ni9Ti
|
对硝酸，冷凝酸及其他无机酸，多种盐及碱的溶液，有机酸，海水等腐蚀性强。对硫酸，盐酸，氢氟酸，对沸腾的蚁酸，草酸，工业鉻酸，以及对碳酸钠及氯，溴，碘等介质化学稳定性差，不耐蚀。
|
|
含钼不锈钢
0Cr18Ni12Mo2Ti
|
对50%以下的硝酸，室温5%以下的硫酸，碱溶液，沸腾的磷酸，蚁酸，一定压力下的亚硫酸，海水，醋酸等介质有较强的耐腐蚀性；不耐氢氟酸，盐酸，氯，溴，碘等介质。
|
|
哈氏合金B
HastelloyB
|
对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸，磷酸，氢氟酸，有机酸等非氧化性酸，碱，非氧化性盐液的腐蚀。
|
|
哈氏合金C
HastelloyC
|
乃氧化性酸，如硝酸，混酸或鉻酸与硫酸的混合介质的腐蚀，也耐氧化性的盐类如Fe+3Cu+2或其他氧化剂的腐蚀。如高于常温的氯酸盐溶液；对海水的抗腐蚀性很好，对盐酸等还原性酸不适用。
|
|
钛Ti
|
能乃海水，各种氯化物和次氯酸盐，氧化性酸（包括发烟硝酸）有机酸，碱等腐蚀，不能耐较纯的还原性酸（如硫酸盐酸）的腐蚀。但如酸中含有氧化剂（如硝酸Fe+++Cu++）时则腐蚀性大为降低。
|
|
钽 Ta
|
具有优良的耐腐蚀性，和玻璃很相似，除了氢氟酸，发烟硫酸，几乎能耐一切化学介质（包括沸点的盐酸，硝酸和175℃以下的硫酸）的腐蚀。
在氢氧化钠等碱中不耐腐蚀。
|
7.寸里材料的选择
应根据被测介质的腐蚀性，磨损性及温度来选择
◇常用衬里材料的性能极其适用范围
|
衬里材料
|
主要性能
|
适用范围
|
|
聚四氟乙烯
PTFE
|
1. 他是塑料种化学性能***稳定的一种材料。能耐沸腾的盐酸，硫酸，硝酸和王水，也能耐浓碱和各种有机溶剂2.耐磨性和粘接性能差
|
1.-40℃~180℃。2.浓酸，碱等强腐蚀性介质。3.卫生类介质
|
|
氯丁橡胶
Neoprene
|
1.有******的弹性，高度的址断力，耐磨性能好。2.耐一般低浓度酸，碱，盐介质的腐蚀。不耐氧化性介质的腐蚀
|
1.≤80℃2.测一般水，污水，泥浆，矿浆。
|
|
聚氨酯橡胶
Polyurethane
|
1.有******的耐磨性能（相当于天然橡胶的十倍）2.耐酸，碱性能较差。
|
1.≤45℃。2.中性强磨损的矿浆，煤浆，泥浆
|
