- 产品名称：装配式热电偶 WRN-130、WRN2-131
- 产品型号：WRN-140、WRN2-141
- 产品备注：
- 浏览：
产品介绍：

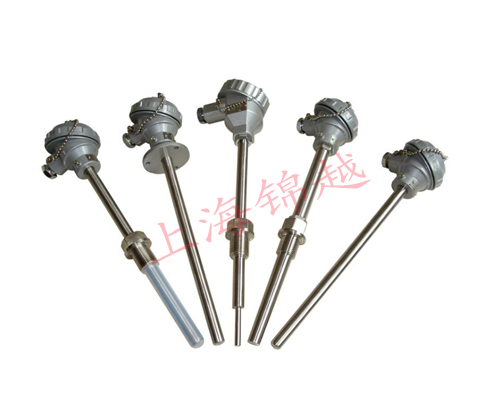

WR系列 装配式热电偶
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据******规定，我厂从1987年起开始生产符合IEC******标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。
□主要技术指标
温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测量范围℃
|
允许偏差△t ℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0～800
|
±1.5℃或±0.25%│t│
|
|
铂铑10-铂
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%│t│
|
|
镍铬-镍硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%│t│
|
|
镍铬-铜镍
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%│t│
|
注“t”为感温元件实测温度
·热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
·热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶***小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
·热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
·上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm℃
|
试验温度t℃
|
电阻值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜1300
|
t=tm
|
0.02
|
|
tm＞1300
|
t=1300
|
0.02
|
□工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
□型号规格
无固定装置式（陶瓷保护管）热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
规格
|
热响应时间T0.5S
|
|
|
直径mm
|
保护管材料
|
|||||
|
单支铂铑30-铂铑6
|
WRR-120
|
B
(LB-2)﹡
|
0～1600
|
Φ16
|
刚玉质
|
<150
|
|
WRR-121
|
Φ25
|
<360
|
||||
|
双支铂铑30-铂铑6
|
WRR2-120
|
Φ16
|
<150
|
|||
|
WRR2-121
|
Φ25
|
<360
|
||||
|
单支铂铑10-铂
|
WRP-120
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高铝质
|
<150
|
|
WRP-121
|
Φ25
|
<360
|
||||
|
双支铂铑10-铂
|
WRP2-120
|
Φ16
|
<150
|
|||
|
WRP2-121
|
Φ25
|
<360
|
||||
|
单支镍铬-镍硅
|
WRN-122
|
K
(EU-3)﹡
|
0～1100
|
Φ16
|
高铝质
|
<240
|
|
WRN-123
|
0～1200
|
Φ20
|
||||
|
双支镍铬-镍硅
|
WRN2-123
|
0～1100
|
||||
|
单支铂铑30-铂铑6
|
WRR-130
|
B
(LL-2)﹡
|
0～1600
|
Φ16
|
刚玉质
|
<150
|
|
WRR-131
|
Φ25
|
<360
|
||||
|
双支铂铑30-铂铑6
|
WRR2-130
|
Φ16
|
<150
|
|||
|
WRR2-131
|
Φ25
|
<360
|
||||
|
单支铂铑10-铂
|
WRP-130
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高铝质
|
<150
|
|
WRP-131
|
Φ25
|
<360
|
||||
|
双支铂铑10-铂
|
WRP2-130
|
Φ16
|
<150
|
|||
|
WRP2-131
|
Φ25
|
<360
|
||||
|
单支镍铬-镍硅
|
WRN-133
|
K
(EU-2)﹡
|
0～1200
|
Φ30
|
高铝质
|
<240
|
|
双支镍铬-镍硅
|
WRN2-133
|
0～1100
|
||||
·保护管直径和长度规格表
|
Φ16（单层）
|
Φ20
|
Φ25（双层管）
|
|||
|
总长L
|
置深I
|
总长L
|
置深I
|
总长L
|
置深I
|
|
300
|
150
|
400
|
250
|
550
|
400
|
|
350
|
200
|
450
|
300
|
650
|
500
|
|
400
|
250
|
550
|
400
|
900
|
750
|
|
450
|
300
|
650
|
500
|
1150
|
1000
|
|
550
|
400
|
900
|
750
|
1650
|
1500
|
|
650
|
500
|
1150
|
1000
|
2150
|
2000
|
|
900
|
750
|
1650
|
1500
|
|
|
|
1150
|
1000
|
2150
|
2000
|
|
|
|
有需不同规格用户自定
|
|
|
|||
·无固定装置式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
||||||
|
单支镍铬-镍硅
|
WRN-120
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防溅式
|
|
双支镍铬-镍硅
|
WRN2-120
|
|||||
|
单支镍铬-铜镍
|
WRE-120
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
||
|
双支镍铬-铜镍
|
WRE2-120
|
|||||
|
单支镍铬-镍硅
|
WRN-130
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
|
双支镍铬-镍硅
|
WRN2-130
|
|||||
|
单支镍铬-铜镍
|
WRE-130
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
||
|
双支镍铬-铜镍
|
WRE2-130
|
注1）热响应时间T0.5<90秒
产品型号: WRN-140、WRN2-141
:
产品型号:WRN-140、WRN2-141
