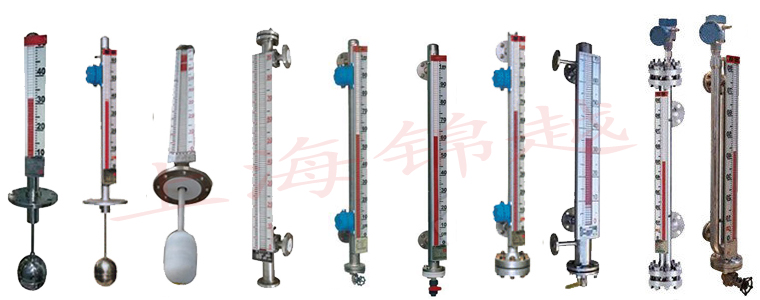

UQC-C侧装式系列 磁翻板液位计
UQC系列磁性浮球液位计，可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其******性。由于被测介质与 指示器******隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与他的辅助仪表LB型磁型位置变送器，AK型磁性报警开关组合应用，可连续输出4~20mA模拟信号及开关量信号，可实现液位的上，下限远距离的控制及报警。该仪表也可以同其他的数显仪配套使用，达到多种控制目的。它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
■结构和原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转，当液位上升时，翻柱随着液位的高度转为红色，当液位下降时，翻柱由红色转为白色。
LB磁性位置变送器由液位传感器和转换模块组成。改变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的旁路管的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管带动电阻器转换成二线制4~20mADC标准信号输出
AK型磁性报警开关采用日本进口的全密封磁保持开关及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的全密封保持开关作用吸合，输出开关信号，通过控制装置达到控制目的。
上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用，从而达到控制，调节，显示及报警的目的。
■特点
测量范围：300～8000mm(侧装式：300～4000mm;（顶装式：300～6000mm；（底装式；
准确度：10mm
工作压力：≤2.5Mpa(普通)
≤16Mpa（高压）
介质密度：≥0.45g/cm3
介质温度：-196～＋400℃
准确度：10mm
工作压力：≤2.5Mpa(普通)
≤16Mpa（高压）
介质密度：≥0.45g/cm3
介质温度：-196～＋400℃
介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。 连接法兰：采用化工部***新颁布的HG20592～20635－97法兰标准。
■选型参数表：UQC-C
|
C
|
侧装式：C10~C18(该格只填数字)
|
|||||||
|
T
|
顶装式：T30~T35(该格只填数字)
|
|||||||
|
D
|
底装式：D40~D45(该格只填数字)
|
|||||||
|
|
O
|
盲板法兰，不配排污阀
|
||||||
|
|
W
|
液位计底部配排污阀
|
||||||
|
|
|
An
|
|
配AK型磁性报警开关，n表示报警开关的数量n=1.2.3……..
|
||||
|
|
|
|
R
|
配捆绑式LB型磁性位置变送器，输出二线制4~20mA
|
||||
|
|
|
|
|
P
|
普通防水型
|
|||
|
|
|
|
|
B
|
本质安全型CT4配DFA-3100齐纳安全栅（GY00189）,安全栅有用户自备
|
|||
|
|
|
|
|
Bd
|
CT4~CT6
|
|||
|
|
|
|
|
|
L=
|
测量范围
|
||
|
|
|
|
|
|
|
-..
|
介质温度
|
|
|
|
|
|
|
|
|
|
D
|
开口常压容量
|
|
|
|
|
|
|
|
|
.
|
工作压力（MPA）
|

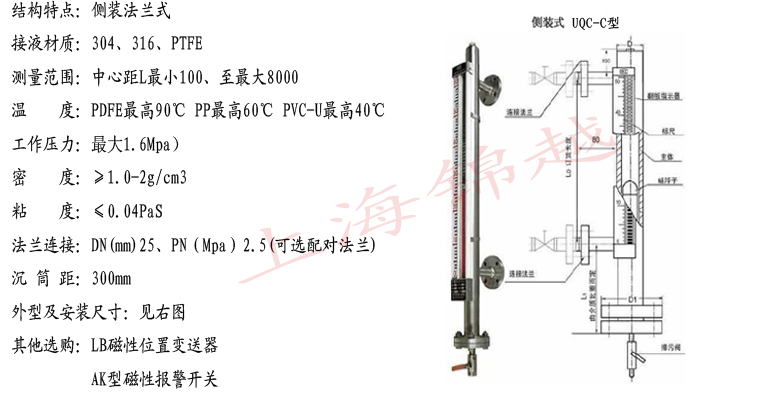

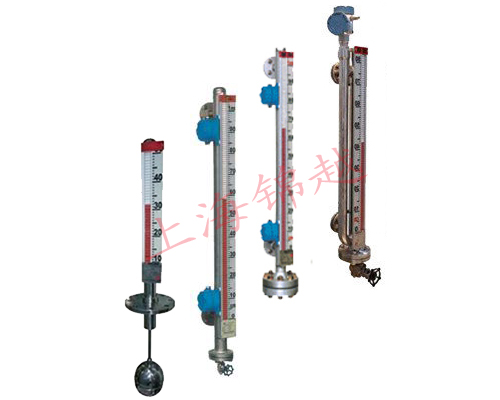

■侧装式：型号UQC-C10/C11/C12/C13/C14/C15/C16/C17/C18
|
型号UQC-
|
结构特点
|
接液材质
|
测量范围L(mm)
|
适用介质条件
|
法兰连接
|
浮子材质
|
||
|
温度（℃）
|
压力（MPA）
|
密度（g/m³
|
DN（mm）
|
|||||
|
C10
|
标准型
|
301.304.316
|
300-8000
|
150
|
2.5
|
0.45~1.95
|
25
|
304.316.T.钛合金
|
|
C11a
|
高温中压型
|
301.304.316
|
300-8000
|
300
|
906
|
0.95~1.95
|
25
|
304.316.T.钛合金
|
|
C11b
|
高温高压型
|
301.304.316i
|
300-8000
|
300
|
16
|
0.95~1.95
|
25
|
304.316.T.钛合金
|
|
C12
|
高温低压型
|
301.304.316
|
300-8000
|
300
|
4.0
|
0.9-2
|
25
|
304.316.T.钛合金
|
|
C13
|
液化气专用型
|
301.304.316
|
300-8000
|
150
|
2.0
|
0.46~0.69 0.55~0.89
|
25
|
304.316.T.钛合金
|
|
C14
|
普通耐腐性
|
316
|
300-8000
|
150
|
4.0
|
0.46~1.2
|
25
|
316.T.钛合金
|
|
C15
|
PVC耐腐型
|
PVC-U
|
300-4000
|
45
|
1.6
|
1.0~2
|
25
|
PVC-U
|
|
C16
|
防腐性（内寸四氟）
|
不锈钢里寸PTFE
|
300-4000
|
150
|
2.0
|
0.8~2
|
25
|
PTFE
|
|
C17
|
蒸汽夹套加热型
|
301.304.316
|
300-4000
|
150
|
2.5
|
0.9~2
|
25
|
304.316.T.钛合金
|
|
C18
|
防霜型
|
301.304.316
|
300-4000
|
-196~100
|
4.0
|
0.46~1.2
|
25
|
304.316.T.钛合金
|
注意：1.以上表中的外型及安装尺寸详见C10~C18图示。液位计底部的排污阀用户在订货时须注明，一般情况下液位计出厂不配排污阀。
2.沉筒距离为300~500mm，通常为300mm。
3.法兰连接DN可根据用户要求定制，表中所列技术参数为本公司的常规产品，如用户有特殊要求可根据实际情况作特殊设计。
■LB型磁性位置变送器使用说明书
UQC系列磁性位置变送器，可适用于各种开口或密闭容器的液位测量，特别对于高粘度，强腐蚀性介质更显其******性。所以他具有很高的可靠性。该仪表可连续输出4~20mA模拟信号，可实现液位的远距离的变送控制及报警。该仪表也可同其他的数显仪表配套使用，达到多种控制目的。广泛用于民工简述中水塔，水池，水箱以及石油化工，电力，化工，环保，船舶，建筑，造纸，食品，污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可为水，油，酸，碱，工业污水等各种导电及非导电液体。
LB磁性位置变送器由不锈钢及防腐材料制造成。
■结构原理
变送器根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，变送器的浮球在导管上随之升降，浮球内磁钢的磁力吸合导管中的干簧管，改变了电子线路的输入阻抗，电流输出随之改变，达到测量液位的目的。
■技术参数
测量范围：300~1000mm
准确度：±10mm
模拟输出：4~20Madc
供电电源：24VDC
负载输出：0~620Ω
工作压力：≤0.6Mpa
环境温度：-20~+70℃
介质密度：≥0.8g/cm3
螺纹安装：M30X2
本安型：iaIICT4
隔爆型：Diict4~6
防护等级：IP65
■安装与接线：
1.变送器与显示仪之间的连接线不能与电流线同路铺设。为了避免干扰信号，尽可能使用屏蔽电缆在铁管内铺设。
2.安装好后仔细检查接线图，要做到准确无误。
■AK型磁性报警开关使用说明书
该报警开关采用日本人呢进口的全密封磁保持开关或单刀双掷继电器及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧，使其处于液位气位计同一磁场系统中，当磁性浮球随液位上下移动时，对应液位位置的全密封保持开关或继电器作用吸合，输出信号，通过控制装置达到控制目的。该信号可方便的与各类仪表配套使用，从而达到控制，调节，显示及报警的目的。
■结构原理
变送器由日本进口的全密封磁保持开关和单刀双掷继电器及其他组件组成，通过浮子随液位上下移动时，对应液位位置的开关及其他组件作用吸合输出开关信号，通过控制装置达到控制目的。
■主要技术参数
测量范围：0~500mm，0~100mm（1m以上作特殊处理），可多点控制。
准确度：±10mm
环境温度：-20~+70℃
电源电压：24VDC
防爆等级：Diicd4~6
防护等级：IP65
远传距离：***大10Km，设电缆其电容，电感***大值不超过0.2μF，5mH
出线接口螺纹：防水型M15X1.5内螺纹
防爆型M20X1.5内螺纹
■报警开关技术参数
型号：普通型 常开触点：KO
常闭触点：KC
常开，常闭触点：KOC（单刀双掷）
隔爆型 常开触点：FBKO-Ex
常闭触点：FBKC-Ex
常开，常闭触点：FBKOC-Ex（单刀双掷）
触点容量：220VAC 2A
开关特性：记忆开关（保持）
