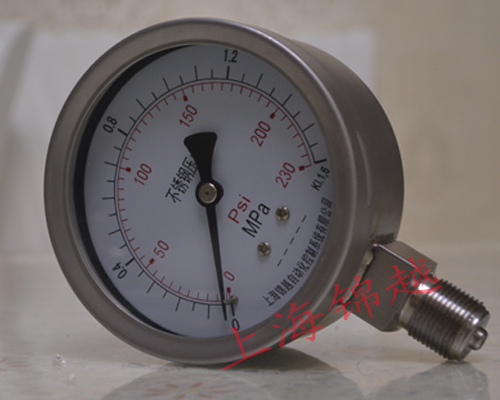

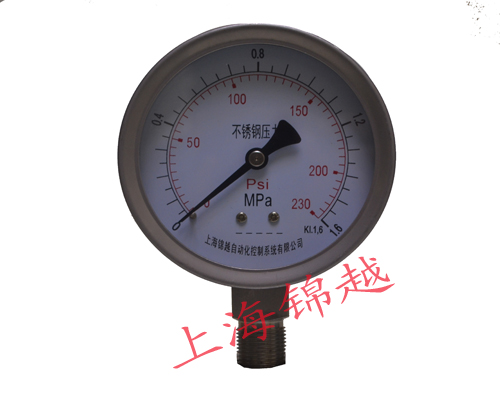

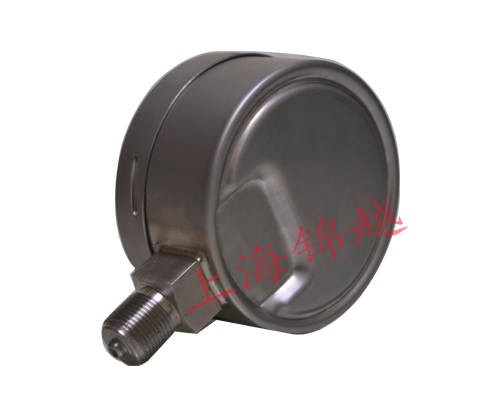

- 产品名称：不锈钢压力表 Y-100BF
- 产品型号：Y-100BF
- 产品备注：
- 浏览：
不锈钢压力表 Y-B系列
不锈钢压力表广泛应用于石油、化工、化钎、冶金、电站等工业部门中对耐腐、抗振有要求较高的工艺流程中测量各种流体介质的压力。本仪表的整体结构设计合理、工艺精致，具有较高的测量准确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外xj****技术装备中的******仪表实现国产化的理想配套产品。
Y-B系列不锈钢压力表型号表示如下：
|
Y
|
□
仪表公称直径及安装形式
|
B
|
□
功能
|
|
压力表
|
60、100、150分别表示直径为60、100、150mm的径向直接安装式
63、103、153分别表示直径为60、100、150 mm的轴向嵌装式
|
不锈钢
|
F－耐腐：
FZ－耐腐抗振
|
|
型号
|
标度范围MPA(HG-PSI)
|
准确等级
|
|
Y-60B-F(不锈钢径向型)
Y-60B-FZ(不锈钢耐震径向型)
Y-63B-F(不锈钢轴向带边)
Y-63B-FZ(不锈钢耐震轴向带边)
|
0-0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0.5、0.9、1.5、2.4
|
2.5
|
|
Y-100B-F(不锈钢径向型)
Y-100B-FZ(不锈钢耐震径向型)
Y-150B-F(不锈钢径向型)
Y-150B-FZ(不锈钢耐震径向型)
Y-103B-F(不锈钢轴向带边)
Y-103B-FZ(不锈钢耐震轴向带边
Y-153B-F(不锈钢轴向带边)
Y-153B-FZ(不锈钢耐震轴向带边
|
0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60
-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4
(-30-0、15、30、60、100、150
0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000
|
1.6级
|
注：括号内的标度范围和准确度等级仅供特殊订货。
导压系统及外壳等材质
|
零件名称 |
材料牌号 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
|
弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
|
外壳 |
0Cr18Ni9 |
|
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT)等 |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5; |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
结构原理：
仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或切、甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
使用环境温度：-25-70℃(外壳内充液)
-40-70℃(外壳内不充液)
温 度 影 响：不大于0.4%/10℃(使用温度偏离20±5℃)
抗工作环境振动：V.H.4(外壳内充液)
V.H.3(外壳内不充液)
